Construction du bâtiment administratif cantonal Neumatt, Burgdorf

2011

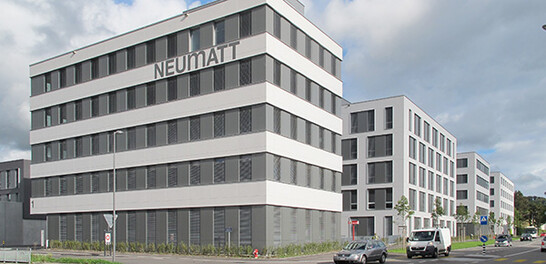

Le nouveau centre administratif cantonal Neumatt a été construit sur l'ancien site de l'arsenal de Burgdorf. Il s'agit d'une construction de grand volume, répondant à des exigences élevées en matière de construction durable.

Faits et images
Données de construction
Partie
Elemente 1
Elemente 1
Fassade
Fassade
Raccordement au socle
Raccordement au socle
Structure porteuse
Structure porteuse
Visualisation
Visualisation

Le projet
La société Zeughaus PPP AG, nouvellement créée pour ce projet par le lauréat du concours Marti Generalunternehmung AG Bern et BAM Deutschland AG, a été chargée par le canton de démolir les bâtiments existants et de construire à la place des bâtiments pour la police cantonale, le tribunal régional et le tribunal des mineurs, l'administration fiscale et l'administration centrale. La prison régionale, le ministère public et l'inspection des routes / le service des travaux publics avec son atelier ont également été construits. L'ensemble du complexe a été certifié Minergie- P- ECO. Les bâtiments administratifs ont été construits avec une ossature en béton armé. Pour les façades, des éléments en ossature bois ont été placés devant la structure porteuse en béton. La mission confiée à Timbatec consistait à développer des détails appropriés et à démontrer la statique pour les raccords aux passages d'étages.

La construction
La planification a constitué la majeure partie du travail de Timbatec sur ce projet. Cela comprenait l'édition des plans avec la cotation des différents éléments, les plans de contrôle, de seuil et de façade sur la base du modèle 3D.

Le défi
Il fallait concevoir une équerre spéciale qui devait remplir les conditions suivantes : Fixation sur dalle en béton avec au moins 2 vis d'ancrage malgré l'armature. Support de l'élément de l'étage supérieur. Maintien de l'élément de l'étage inférieur. Absorption des mouvements dans le béton (retrait, gonflement) sans charge sur l'élément inférieur. Dérivation des forces du vent dans le plafond en béton.

Données de construction

- Éléments en ossature bois 642 pcs.

- Plans de Timbatec 216 pcs.

- Bois de construction 426m3

- Plaques de plâtre 6`360m2

- Panneaux OSB 5`600m2


Prestations de Timbatec

- SIA phase 31 Avant-projet

- Estimation des coûts

- SIA phase 32 Projet de construction

- Statique et construction

- Planification de l'ouvrage 3D et 2D

- Direction des travaux et contrôles de chantier

Architecte Projet
Frick Krüger Nusser Architekten
D-81541 München


Architecte / Direction des travaux
ANS Architekten und Planer AG
3076 Worb


Maître d'ouvrage
Zeughaus PPP AG
3322 Schönbühl-Urtenen


Entrepreneur en bois
Haudenschild Holzbau AG
4704 Niederbipp


Ingénieurs en construction bois
Timbatec Holzbauingenieure Schweiz AG, Thun
3600 Thun
