Planification numériques dans la construction en bois

La construction en bois et les processus de planification numériques forment une équipe de rêve depuis des années. Dans la construction en bois, la planification en 3D est la norme depuis des décennies. La perfection des éléments de construction et des processus est impressionnante.

Les constructions en bois peuvent être préfabriquées et achevées en peu de temps. C'est l'un des grands avantages de la construction en bois. Pour que cela soit possible, les projets de construction sont planifiés dans les moindres détails avant le début des travaux. Un jumeau numérique est créé, avec toutes les informations relatives au projet de construction.

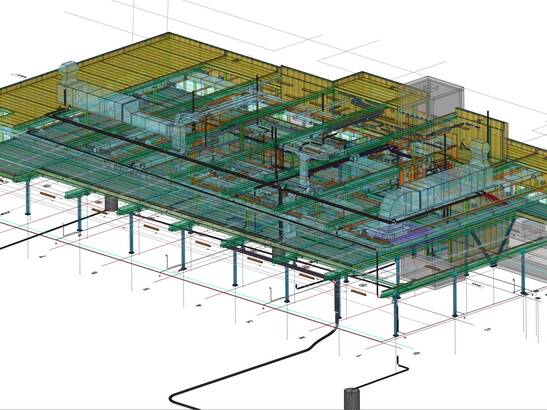

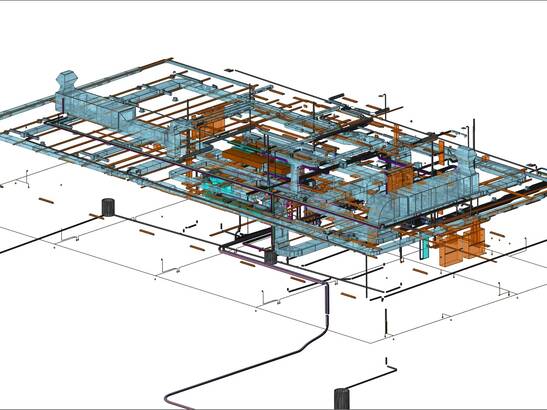

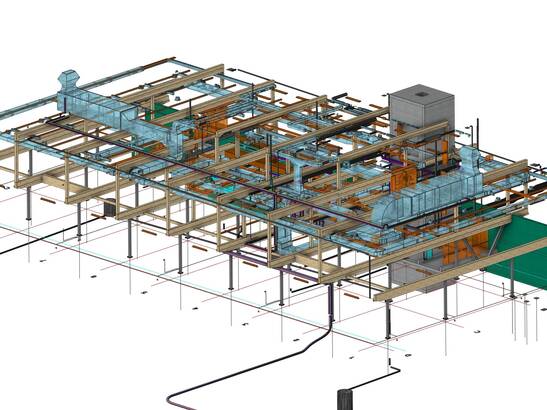

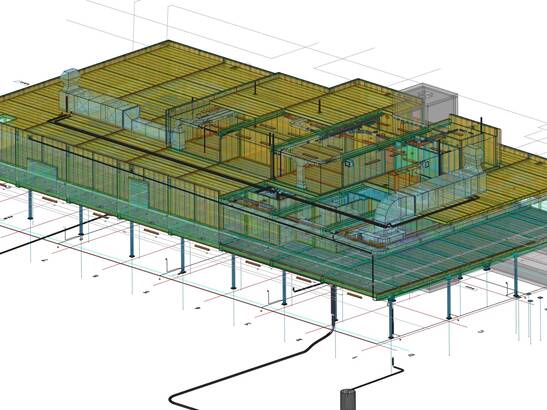

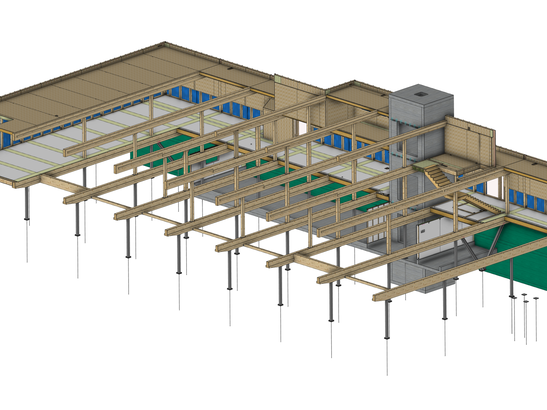

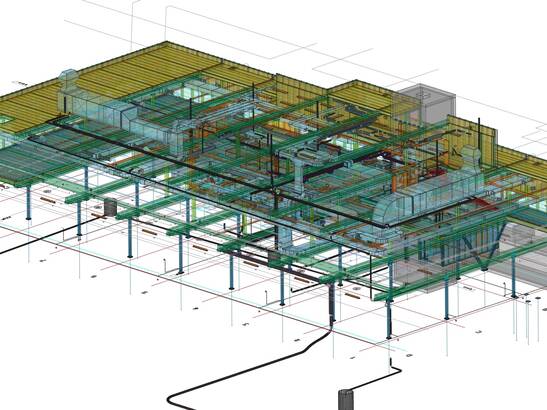

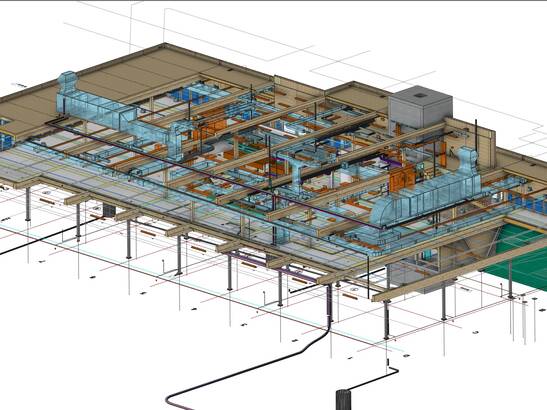

Dans le modèle 3D du restaurant du personnel "timeout" de l'hôpital cantonal d'Aarau, toutes les informations de différents planificateurs spécialisés convergent.

La conception adaptée à la construction en bois comme principe

Dans la construction en dur conventionnelle avec un faible degré de préfabrication, la planification se poursuit souvent jusqu'à la phase d'exécution. Les travaux d'adaptation sur le chantier et les travaux de saignée pour les installations électriques et sanitaires en font partie. Ce n'est pas le cas pour les projets de construction en bois : il faut une coupure nette entre la planification et l'exécution. Le tracé des conduites et toutes les installations sont planifiés à l'avance. Pour le maître d'ouvrage, cela signifie qu'il décide définitivement de l'emplacement des installations telles que les spots au plafond, les boîtes de dérivation, les boîtes murales avant la fin de la phase SIA 51. Elles seront intégrées dans les éléments en bois dès l'usine de fabrication.

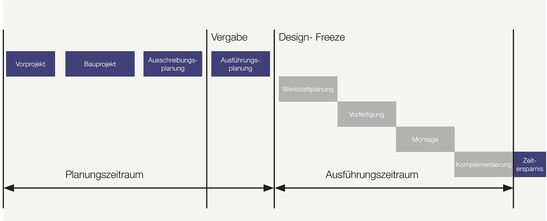

Déroulement de la planification adapté à la construction en bois

Une planification adaptée à la construction en bois est achevée avant le début de la construction. Entre la planification et la réalisation, il y a un gel de la conception.

Projets de recherche sur la planification dans la construction en bois

Pour le développement de la planification de la construction en bois, nous nous engageons dans des projets de recherche et de développement avec des universités et des associations.

Projet de recherche LeanWood avec la Haute école de Lucerne

Le projet de recherche leanWOOD de la Haute école de Lucerne a permis de développer de nouveaux modèles de coopération et de processus pour la construction préfabriquée en bois. Timbatec a contribué aux données du projet et l'a accompagné en tant qu'expert.

Le projet de recherche leanWOOD avait pour objectif de mieux exploiter le potentiel de la construction en bois industrialisée. Pour ce faire, une nouvelle culture de planification adaptée à la construction en bois doit être établie. Celle-ci comprend une nouvelle structuration du déroulement du processus, de la planification à l'exécution, ainsi que l'intégration du savoir-faire pertinent en fonction du temps et des phases. Et de nouveaux modèles de coopération pour des constructions en bois de plus en plus grandes et complexes.

DeepWood

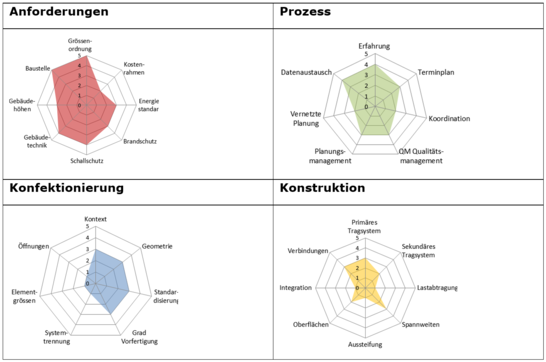

En collaboration avec des partenaires internationaux de la recherche et de l'économie, une série de projets de construction ont été analysés en termes de processus et de collaboration. Ceux-ci aident, lors de constructions futures, à déterminer l'adéquation avec sa propre entreprise ainsi que des points de repère pour la composition des équipes de planification et d'exécution. Par ailleurs, différents modèles d'adjudication ont été analysés.

Les enseignements tirés du projet de recherche peuvent être résumés dans un déroulement idéal de la planification, qui se présente comme suit :

1. effectuer une analyse de la complexité avant le lancement du projet
2. implication précoce des entreprises exécutantes, dès la conception
3. permettre l'adaptation des modèles d'adjudication
4. source unique de vérité, un seul modèle 3D sur lequel tous les concepteurs et les entrepreneurs chargés de la planification travaillent simultanément

Vous trouverez des informations détaillées sur le projet sur le site web de la HSLU.

Projet de recherche DeepWood avec la Haute école de Lucerne et Haute école spécialisée bernoise

Le projet de recherche DeepWood a relevé le défi de savoir comment réaliser une collaboration simultanée de plusieurs disciplines dans un modèle commun. Le modèle de planification de la construction en bois de Cadmakers à Vancouver et la plateforme 3DEXPERIENCE de Dessault Systèmes ont servi de modèle.

Partant de l'idée que dans cette approche, le «bruit» des problèmes d'interface des projets BIM actuels peut être éliminé, de nouvelles structures pour une future planification en temps réel, interentreprises et collaborative dans la construction en bois ont été développées et testées de manière exploratoire dans des Living Labs. Parallèlement, une matrice de performance a été développée, qui donne des instructions sur la manière dont les architectes et les planificateurs spécialisés peuvent gérer de manière concertée l'avancement du projet dans la construction en bois préfabriquée.


Souhaitez-vous charger ce contenu supplémentaire?
Derrière ce caractère de remplacement se cache une ressource externe qui n'a pas été chargée en raison de vos paramètres de cookies. Cliquez sur le bouton ci-dessous pour autoriser cette ressource.

Malgré le succès du Living Lab 2, la transposition du modèle de services Cadmakers en Suisse est encore difficile à réaliser. D'une part, des recherches sont encore nécessaires sur le plan technique. D'autre part, la barrière à l'entrée pour les planificateurs spécialisés est très élevée, l'effet de verrouillage a également sollicité l'équipe de recherche et la mise en place de spécialistes qualifiés pour la modélisation représente un autre défi. Lors du développement d'un modèle d'entreprise DeepWood disruptif, des solutions doivent être développées pour surmonter ces obstacles.

Équipe de projet et informations complémentaires
Partenaire de recherche principal :
-Haute école de Lucerne T&A, Centre de compétence typologie & planification en architecture

Partenaire de recherche :
- Haute école spécialisée bernoise AHB, Institut pour la construction numérique et l'économie du bois

Partenaire principal de mise en œuvre :
- Timbatec Holzbauingenieure Schweiz AG

Autres partenaires de mise en œuvre :
- Dassault Systèmes (Suisse) SA
- Helbling PLM Solutions
- Stuberholz AG

Projet de réseau "TGA-Timber" de la Holzforschung Austria

L'équipement technique des bâtiments (TGA) a pris de l'ampleur et de l'importance pour des raisons d'économie d'énergie. Cependant, leur planification ne tient pas suffisamment compte du mode de construction. Le savoir-faire en matière de construction en bois ainsi que les concepts et solutions adaptés à ce type de construction font défaut.

Timbatec s'est donc engagée dans le projet de réseau «TGA-Timber» de la «Holzforschung Austria». Au cours de ce projet, un concept d'interface optimisé a été développé dans le cadre d'un échange itératif de connaissances entre les instituts de recherche, les planificateurs spécialisés et les exécutants. Grâce à de nouveaux processus, la planification et l'exécution peuvent être plus fluides et donc moins coûteuses. La construction en bois peut ainsi faire valoir pleinement ses avantages en termes de préfabrication et de rapidité de construction. Timbatec intègre dès aujourd'hui ces connaissances dans les projets en cours.

Projet de recherche TGA Timber

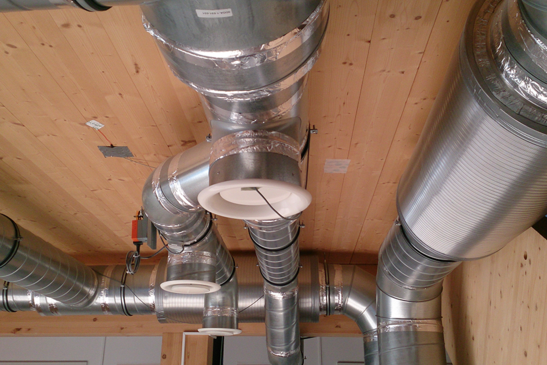

Image de projet : Equipement technique de bâtiments dans la construction en bois à plusieurs étages, Holzforschung Austria.


Vous trouverez ici le rapport de recherche TGA-Timber - Equipement technique des bâtiments dans la construction bois à plusieurs étages.

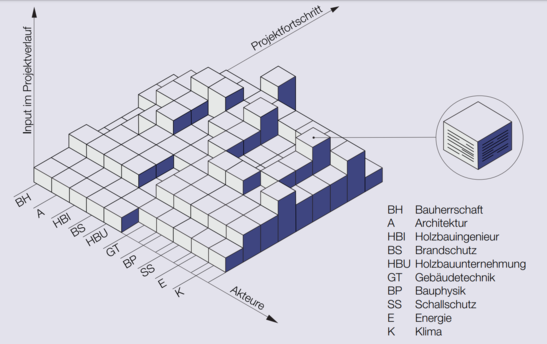

La matrice de performance donne des instructions sur ce à quoi ressemble une planification adaptée à la construction en bois. Tous les acteurs impliqués fournissent les bonnes informations au bon moment. Ce n'est qu'ainsi que la planification peut être achevée avant le début de la construction. Cela est nécessaire pour la préfabrication des éléments de construction en bois.

La planification adaptée à la construction en bois

Vous trouverez de plus amples informations sur la planification numérique dans la construction en bois dans notre magazine «Construction en bois et numérisation».

Construction en bois et numérisation – de concert vers l'avenir


Construction en bois et numérisation – de concert vers l'avenir

Timbatec Magazine 2/2020




Souhaitez-vous charger ce contenu supplémentaire?
Derrière ce caractère de remplacement se cache une ressource externe qui n'a pas été chargée en raison de vos paramètres de cookies. Cliquez sur le bouton ci-dessous pour autoriser cette ressource.

Pour la planification des constructions en bois, nous utilisons généralement le logiciel Cadwork. L'exemple avec l'élément de mur préfabriqué et les éléments de façade montre que toutes les informations sont contenues dans le plan.
