Construction d'un nouveau toit pour la patinoire artificielle Brünnli, Hasle b. Burgdorf

2005

Un toit devait être construit au-dessus de l'abri de protection civile existant pour la patinoire jusqu'alors ouverte. Les lignes de construction ne laissaient guère de marge de manœuvre quant à la forme du toit. Les limites devaient être respectées non seulement en plan, mais aussi en coupe.

Faits et images
Données de construction
Partie
Vue aérienne
Vue aérienne
Vue des éléments de base
Vue des éléments de base
Mise en place du liant
Mise en place du liant
Binder
Binder
Détail
Détail

Le projet
Les contraintes mentionnées ont conduit à la forme de la structure porteuse choisie, avec un espacement des fermes de 5,20 à 7,00 m. Le projet a été mené à bien avec succès.

Le mode de construction

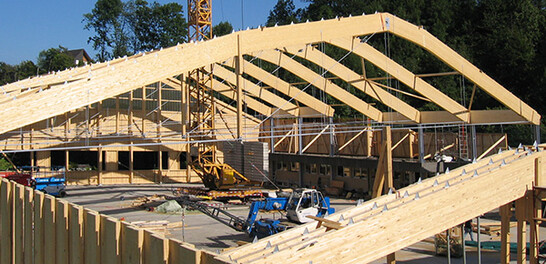

Les fermes sont conçues comme des cadres articulés à 3 articulations, sous-tendus, qui sont en outre prolongés d'un côté par un poteau et un hauban. Cela permet de réduire les moments de flexion dans les poteaux. L'ossature secondaire est constituée de pannes à chevrons, qui sont des poutres Gerber. Les fermes reposent sur des poteaux en acier encastrés ; la couverture a été réalisée en Eternit ondulé.

Données de construction

- Au total 260 m3 Bois

- Halle : 48 x 60 m

- Hauteur au faîte : 13.6 m

- Surface utile : 2'880 m2


Prestations de Timbatec

- Analyse de l'état

- Inspection et surveillance

Entrepreneurs en construction bois
Zimmerei Kühni AG
3435 Ramsei


Ingénieurs en construction bois
Timbatec Holzbauingenieure Schweiz AG, Thun
3600 Thun


Bureau d'ingénieurs fondations
Kohler und Schöni Ingenieure AG
3415 Hasle


Maître d'ouvrage
Sportbetriebe Brünnli AG
3415 Hasle-Rüegsau
