VIDIT Atelier, Bubikon

2021

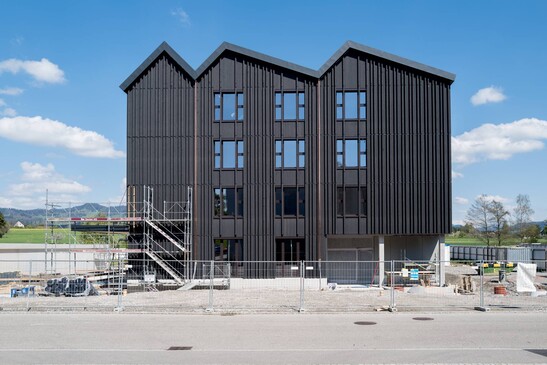

Avec le nouveau bâtiment de l'atelier, un siège social représentatif et durable a été construit pour l'entreprise Hustech. Une ossature et des poutres et poteaux en bois de hêtre et la technologie TS3 reflètent l'esprit novateur de l'entreprise.

Faits et images
Données de construction
Partie
Articles de presse
Vue intérieure avec supports en hêtre
Vue intérieure avec supports en hêtre
Vue intérieure
Vue intérieure
TS3 lors du scellement TS3 de l'avant-toit
TS3 lors du scellement TS3 de l'avant-toit
Couverture de la maison des conteneurs
Couverture de la maison des conteneurs

Le projet
Le sous-sol et le rez-de-chaussée sont construits en béton coulé sur place, les trois étages supérieurs sont entièrement en bois. La structure porteuse se compose de poteaux et de poutres en hêtre, surmontés de planchers en bois massif en épicéa. Dans le toit, les poutres en hêtre forment un treillis qui détermine la forme du toit. Des éléments de caisson creux isolés sont tendus au-dessus des colombages. Un bardage en bois ventilé par l'arrière constitue le revêtement de la façade. Les murs de la cage d'escalier et de la cage d'ascenseur ont été réalisés avec des panneaux CLT. Les plafonds sont tous formés en tranches qui transmettent les forces du vent et des séismes aux murs de contreventement. Les murs centraux de la cage d'escalier et de l'ascenseur ainsi que certains éléments de murs extérieurs ont été utilisés pour le contreventement.

Le mode de construction
Les poteaux et les poutres en hêtre (trame de 4,0 x 5,0 m), surmontés de planchers en épicéa massif, permettent une construction économique et efficace. La structure porteuse constitue également d'emblée les surfaces visibles à l'intérieur du bâtiment et lui confère son propre caractère. L'auvent en saillie de trois mètres a été réalisé au moyen d'un panneau TS3 CLT (panneau de bois porteur dans les deux sens) et suspendu au bâtiment à l'aide de tirants. Le même type de construction (TS3) a été utilisé pour le toit soutenu ponctuellement pour les places de conteneurs.

Le défi
Les trois étages supérieurs de bureaux sont reliés entre eux par une zone ouverte à l'intérieur du bâtiment, de sorte qu'il a fallu prévoir une installation d'évacuation des fumées et de la chaleur (EFC). Un ventilateur situé dans le toit permettra d'évacuer les gaz de fumée en cas d'incendie.

Données de construction

- Poutres/poteaux hêtre 60 m3

- Panneaux CLT 200 m3

- Bois de construction/ BSH 100 m3


Coûts de construction

- CFC 214 : 1,6 million de francs


Prestations de Timbatec

- SIA Phase 31 Avant-projet

- SIA phase 32 Projet de construction

- SIA phase 41 Appel d'offres et comparaison des offres

- SIA phase 51 Projet d'exécution

- SIA Phase 52 Exécution

- SIA phase 53 Mise en service

- Statique et construction

- Planification spécialisée protection incendie

- Protection incendie Assurance qualité QSS2

- Estimation des coûts

- Direction des travaux spécialisée et contrôles de chantier

Maître d'ouvrage
ABIMAG AG
8342 Wernetshausen


Architecte
Rüegg Architekten AG
8640 Rapperswil-Jona


Ingénieur en construction bois
Timbatec Holzbauingenieure (Schweiz) AG Zürich
8005 Zürich


Construction en bois
Jampen Construction en bois
8335 Hittnau


Construction en bois
Bertschinger Innenausbau AG
8608 Bubikon


Photographie
Claudia Reinert
