École de Trachslau, Trachslau

2021

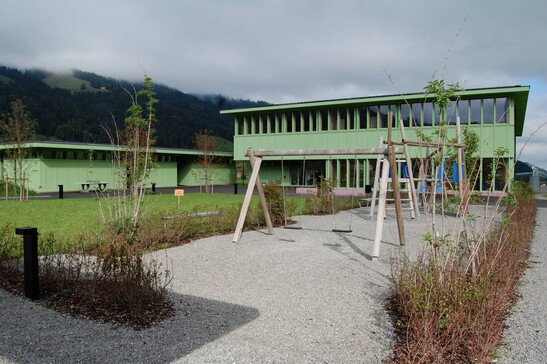

Pour que les élèves et les jardiniers de Trachslau ne soient pas obligés de se rendre tous les jours à Einsiedeln, l'école de Trachslau a été entièrement réalisée en bois, avec un gymnase et un double jardin d'enfants.

Faits et images
Données de construction
Partie
Gymnase
Gymnase
Salle de classe
Salle de classe
Cage d'escalier avec vestiaire
Cage d'escalier avec vestiaire
Poutrelles BSH
Poutrelles BSH

Le projet
Timbatec était responsable de la planification de la construction en bois et de la protection incendie. Le bâtiment scolaire de deux étages, y compris le gymnase et un sous-sol, a été réalisé en bois à partir de la dalle de plafond du sous-sol. Le bâtiment a été suspendu aux cages d'escalier bétonnées qui servent à la desserte et au contreventement. La façade a également été recouverte d'un bardage en bois.

Le mode de construction
Le sous-sol du bâtiment scolaire est construit en dur, à partir du rez-de-chaussée, les deux bâtiments sont entièrement réalisés en bois. Des plafonds nervurés en bois ont permis de réaliser les grandes portées allant jusqu'à 8,5 mètres tout en intégrant entre les poutres l'acoustique et la distribution des installations techniques. L'aspect des nervures est ainsi visible. La hauteur de la pièce est perçue comme plus élevée et la hauteur des éléments de construction a pu être maintenue à un niveau relativement bas.

Le défi
Le grand défi consistait à répartir les salles de classe au-dessus du gymnase, avec une répartition des pièces complètement différente, ainsi que les charges des grandes poutres du gymnase sur les petits piliers de la façade. Timbatec a résolu ce problème avec une poutre de répartition intégrée dans le mur extérieur et des appuis en néoprène sur les poteaux.

Données de construction

- 1 gymnase

- 2 école maternelle

- 6 salles de classe

- 2 salles de travaux manuels

- salles de travaux manuels

- 2300 m2 Plafonds nervurés

- 400 m3 Bois lamellé-collé

- 75 m3 Bois de construction

- 3450 m2 Panneaux trois plis


Coûts de construction

- BKP 1-9 : CHF 11'700'000

- CP 214 : CHF 2'300'000


Prestations de Timbatec

- SIA Phase 31 Avant-projet

- SIA phase 32 Projet de construction

- SIA phase 41 Appel d'offres et comparaison des offres

- SIA phase 51 Projet d'exécution

- SIA phase 52 Exécution

- Planification spécialisée Protection incendie

- Protection incendie Assurance qualité QSS1

- Protection incendie Assurance qualité QSS2

- Estimation des coûts

- Direction des travaux spécialisée et contrôles de chantier

- Représentation du maître d'ouvrage HPK Architekten

Maître d'ouvrage
District d'Einsiedeln
8840 Einsiedeln


Architecte
Rohrer Sigrist Architekten
6003 Luzern


Ingénieur en construction bois
Timbatec Holzbauingenieure (Schweiz) AG Zürich
8005 Zürich


Construction en bois
Kälin Holz Technik
8840 Trachslau


Photographie
District d'Einsiedeln
8840 Einsiedeln
